Modele do druku 3D można tworzyć za pomocą:
(a) pakietu do projektowania wspomaganego komputerowo (CAD),
(b) skanera 3D lub
(c) zwykłego aparatu cyfrowego i oprogramowania do fotogrametrii.
Modele drukowane w 3D utworzone za pomocą CAD zawierają najmniejszą liczbę błędów i można je poprawić przed wydrukiem, jeśli jest to umożliwione w projekcie danego obiektu.

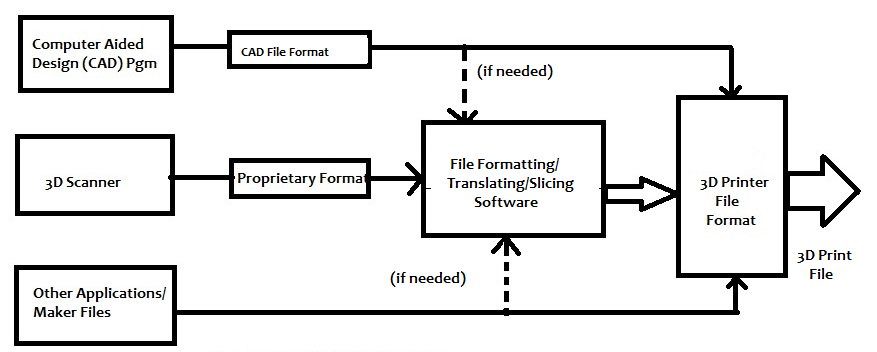

Jak pokazano na poniższym schemacie, w niektórych przypadkach może być konieczne przetłumaczenie pliku do odpowiedniego formatu umożliwiającego druk 3D. Może się to wiązać z pobieraniem dodatkowych danych, modyfikowaniem formatu pliku i cięciem (dzieleniem na warstwy) danych. Darmowe programy do projektowania 3D, takie jak np. Blender, są w stanie obsługiwać wiele formatów plików.
Fot 2.1: Generowanie plików dla drukarki 3D [źródło]
Ten sam artykuł (w j. ang.), “Introduction to 3D Printing: History, Processes, and Market Growth”, zawiera również tabelę, przedstawiającą listę niektórych używanych formatów plików wydruku 3D:
*.STL | Stereolitografia; Jednokolorowy 3D (jeden ekstruder, lata 80.) |
*.WRL | Wermal; wielokolorowy (obsługuje więcej niż jeden ekstruder) |
*.OBJ | Format geometryczny 3D typu open source |
*.X3G | Format dla drukarek MakerBot |
*.PLY | Wyjściowy format skanera |
*.3MF | Format produkcyjny 3D - specyfikacja konsorcjum 3MF (wprowadzona w 2015 r. i nadal używana) |
Tabela 2.1. Niektóre formaty plików 3D
Dostępnych jest wiele programów typu CAD – niektóre są bezpłatne, inne sporo kosztują. Oczywiście wszystkie mają swoje wady i zalety. Oto lista tych najbardziej popularnych, dostępnych dla placówek edukacyjnych / młodzieżowych:
– Blender
– Sketchup
– TinkerCAD
– FreeCAD
Bardzej rozbudowaną listę tego typu proframów można znaleźć tutaj: https://pl.wikipedia.org/wiki/Kategoria:Programy_do_grafiki_3D.
Źródła:
[1] https://en.wikipedia.org/wiki/3D_printing
[2] https://pl.wikipedia.org/wiki/Drukowanie_przestrzenne
[3] https://www.allaboutcircuits.com/news/introduction-to-3d-printing-history-process-and-market-growth
[4] https://en.wikipedia.org/wiki/List_of_3D_modeling_software
